주택을 짓는 현장에서 콘크리트 타설 전에 전선 배관을 매립해야 하는 상황이었습니다. 노출 콘크리트 마감이라 콘센트를 벽 안에 미리 매립해두지 않으면 나중에 표면을 다시 파야 하는 구조였습니다. 그래서 전날 도면에 꼭 매립해야 하는 콘센트 위치를 체크해서 현장 담당자에게 전달했습니다. 이해했다고 했습니다.
다음 날 회의 때문에 잠시 현장을 비웠다가 돌아와보니 콘센트 매립이 안 되어있었습니다. 도면을 이해했다고 했는데 실제로는 도면을 제대로 못 읽었던 거였습니다. 이미 콘크리트 타설이 끝난 뒤라 다시 파낼 수도 없었고, 결국 콘크리트 메이크업으로 처리해야 했습니다. 안 들어도 될 비용이 들어간 거였습니다.
그때 느낀 게 있습니다. 도면은 현장의 공용 언어인데, 이 언어를 읽지 못하면 아무리 말로 설명해도 소통 오류가 생긴다는 것이었습니다. 오늘은 그 경험을 바탕으로 인테리어 도면의 기본 읽는 법을 정리해드리겠습니다.
도면의 종류부터 알아야 뭘 봐야 하는지 보였습니다
인테리어 도면은 한 장이 아니었습니다. 공간을 다양한 각도에서 표현한 여러 장의 도면이 세트로 구성되어 있었고, 각 도면마다 보여주는 정보가 달랐습니다.
가장 기본이 되는 게 평면도(Floor Plan)였습니다. 평면도란 공간을 위에서 내려다본 형태로 그린 도면으로, 방 배치, 벽체 위치, 문과 창문 위치, 가구 배치가 표시되어 있었습니다. 부동산에서 받는 간단한 도면도 평면도의 한 종류였습니다. 인테리어 도면에서는 이 평면도 위에 치수(Dimension)가 표기되어 있었습니다. 치수란 벽과 벽 사이의 거리, 창문 폭, 문 폭 같은 실제 길이를 밀리미터(mm) 단위로 표시한 수치였습니다. 도면에 3,600이라고 적혀있으면 3,600mm, 즉 3.6m라는 뜻이었습니다.
천장도(Ceiling Plan)는 천장을 올려다본 형태의 도면이었습니다. 조명 위치, 에어컨 위치, 천장 마감 범위, 간접 조명 위치가 표시되어 있었습니다. 전기 공사 시 조명 배선과 스위치 연결을 이 도면을 보고 진행했습니다. 천장도가 없으면 조명 위치를 현장에서 즉석으로 정해야 하는데, 그러면 나중에 가구를 놓고 보니 조명이 엉뚱한 곳에 있는 상황이 생겼습니다.
전개도(Elevation Drawing)는 벽면을 정면에서 바라본 도면이었습니다. 전개도란 방 안의 각 벽면을 펼쳐서 정면에서 본 형태로 그린 도면으로, 벽면 마감재, 타일 범위, 수전 위치, 콘센트 높이, 선반 위치 같은 정보가 표시되어 있었습니다. 평면도만으로는 높이 정보를 알 수 없었기 때문에 전개도가 있어야 벽면에 어떤 마감이 어느 높이까지 들어가는지 파악할 수 있었습니다. 욕실 타일이 천장까지 올라가는지 반벽까지만 올라가는지, 주방 백플래시가 어디서 어디까지인지 같은 정보가 전개도에 있었습니다.
전기 도면(Electrical Plan)은 콘센트, 스위치, 조명, 분전반의 위치와 배선 경로가 표시된 도면이었습니다. 앞서 말씀드린 콘센트 매립 사고가 바로 이 전기 도면을 제대로 못 읽어서 생긴 문제였습니다. 전기 도면에는 콘센트 기호, 스위치 기호, 조명 기호가 고유한 심볼(Symbol)로 표시되어 있었고, 이 심볼을 모르면 도면을 봐도 무슨 뜻인지 알 수 없었습니다.
도면 기호, 이것만 알면 기본은 읽을 수 있었습니다
도면에는 다양한 기호(Symbol)가 사용됐습니다. 처음 보면 복잡해 보이지만 자주 쓰이는 기호는 한정되어 있어서, 핵심 기호만 알면 기본적인 도면 읽기가 가능했습니다.
문 기호는 평면도에서 가장 자주 보이는 기호 중 하나였습니다. 여닫이문은 부채꼴 호(弧) 모양으로 표시됐습니다. 호가 그려진 방향이 문이 열리는 방향이었습니다. 슬라이딩 도어는 벽 위에 점선으로 표시됐고, 폴딩 도어는 지그재그 선으로 표시됐습니다. 문 기호를 읽을 줄 모르면 문이 어느 쪽으로 열리는지 알 수 없어서 가구 배치나 스위치 위치를 잘못 잡는 실수가 생겼습니다.
창문 기호는 벽체 위에 이중선으로 표시됐습니다. 이중선 사이의 간격은 창문 유리를 의미했고, 창문 폭이 치수로 함께 표기되어 있었습니다. 픽스창(고정창)과 개폐창은 기호가 조금 다르게 표시되는 경우도 있었습니다.
콘센트 기호는 벽면에 반원 또는 원으로 표시됐습니다. 원 안에 선이 몇 개 있느냐에 따라 2구인지 3구인지 구분됐습니다. 바닥 콘센트는 별도 기호로 표시됐고, 방수 콘센트도 다른 기호를 썼습니다. 스위치는 벽면에 S자 또는 작은 사각형으로 표시됐고, 양방향 스위치(3로 스위치)는 별도 기호로 구분됐습니다. 국토교통부 건축전기설비 설계기준에서도 전기 도면의 기호 표기 방식을 규정하고 있는데, 현장에서는 이 표준 기호를 기본으로 쓰되 업체마다 약간씩 다른 표기를 쓰는 경우도 있어서 도면 범례(Legend)를 반드시 함께 확인해야 했습니다. 범례란 도면에 사용된 기호의 의미를 정리해놓은 표로, 도면 한쪽 구석이나 별도 페이지에 표시되어 있었습니다.
조명 기호도 자주 나왔습니다. 매입등(다운라이트)은 원 안에 X자로 표시되는 경우가 많았고, 펜던트는 원 아래에 선이 내려오는 형태, 간접 조명은 점선으로 범위가 표시됐습니다. 천장도에서 이 기호들을 읽으면 어디에 어떤 조명이 들어가는지 한눈에 파악할 수 있었습니다.
도면 읽을 때 초보자가 가장 많이 놓치는 것들이 있었습니다
기호를 알아도 도면을 읽을 때 놓치기 쉬운 포인트가 몇 가지 있었습니다. 이 부분을 모르면 현장에서 소통 오류가 생겼습니다.

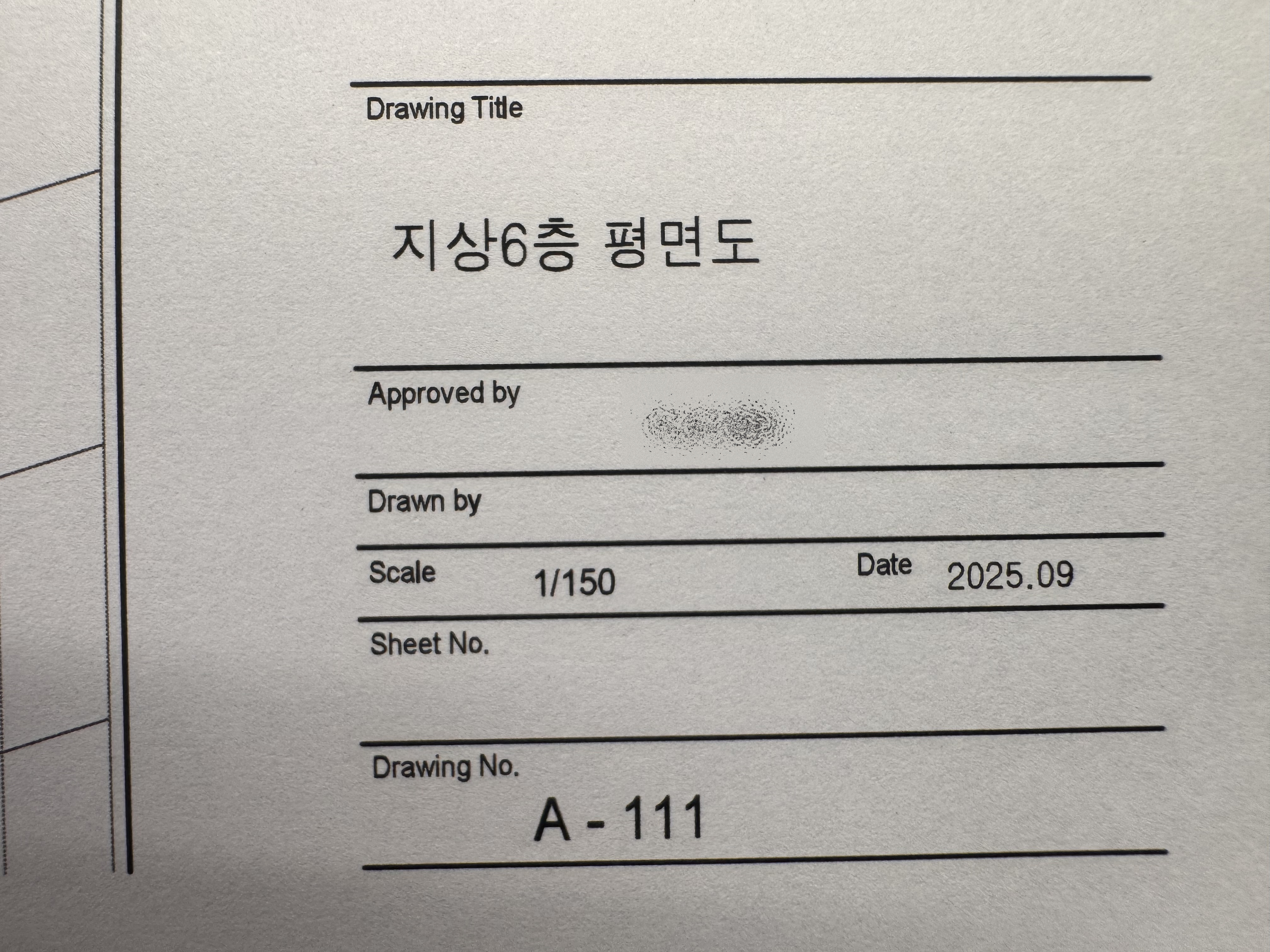

첫째, 축척(Scale)을 확인해야 했습니다. 축척이란 실제 크기와 도면 위의 크기 비율을 말했습니다. 1:50이면 도면에서 1cm가 실제로 50cm라는 뜻이었습니다. 축척을 모르면 도면에서 넓어 보이는 공간이 실제로는 좁을 수 있었습니다. 도면 하단이나 도면 틀에 축척이 표기되어 있으니 반드시 확인해야 했습니다.
둘째, 치수는 벽체 중심선 기준인지 마감면 기준인지 확인해야 했습니다. 같은 방이라도 벽체 중심선(Center Line) 기준으로 잰 치수와 마감 후 실내면 기준으로 잰 치수가 다를 수 있었습니다. 벽체 두께, 마감재 두께에 따라 실제 사용 가능한 공간이 달라졌기 때문에 가구를 주문할 때는 마감면 기준 치수를 확인해야 했습니다.
셋째, 도면에 표시된 가구 크기를 실제 가구 크기로 착각하면 안 됐습니다. 도면에 냉장고나 소파가 표시되어 있어도 이건 대략적인 위치와 크기를 나타낸 것일 뿐 실제 제품 사이즈와 다를 수 있었습니다. 가구를 구매하기 전에 반드시 도면 치수와 실제 가구 사이즈를 대조해야 했습니다. 한국건설기술연구원에서도 설계 도면과 실제 시공 간의 치수 오차가 하자 발생의 주요 원인 중 하나라고 보고한 바 있고, 현장에서도 도면 치수만 믿고 가구를 주문했다가 안 들어가는 경우를 여러 번 봤습니다.
넷째, 도면은 한 장이 아니라 세트로 봐야 했습니다. 평면도만 보면 높이 정보를 알 수 없었고, 전개도만 보면 전체 배치를 파악할 수 없었습니다. 평면도로 전체 구조를 파악하고, 천장도로 조명을 확인하고, 전개도로 벽면 마감을 확인하고, 전기 도면으로 콘센트와 스위치를 확인하는 식으로 여러 도면을 교차해서 읽어야 전체 그림이 보였습니다.
도면은 현장에서 모든 사람이 같은 그림을 보기 위한 공용 언어였습니다. 이 언어를 못 읽으면 설계자의 의도가 현장에 전달되지 않고, 결국 소통 오류로 이어졌습니다. 콘센트 매립을 빠뜨려서 콘크리트 메이크업까지 했던 경험이 가장 뼈아픈 교훈이었습니다. 인테리어를 앞두고 계신 분이라면 도면을 받았을 때 기본 기호와 치수 읽는 법 정도만 알아두셔도 업체와의 소통이 훨씬 수월해집니다.
